商品の詳細:
|
| モデルNO: | CD200D | 力は要求した: | 12VDC,3.5AMP 24VDC,2AMP |
|---|---|---|---|
| 最高。電圧出力: | 40 Kv | スパーク 持続時間: | 300~600 マイクロセック |
| 製造者: | アルトロニック | 部分番号: | 791 090-12 |
| 内部コード: | 4528933 | 記述: | 点火制御ユニット |
| 輸送パッケージ: | カスタマイズ | 仕様: | CD200D |
| 商標: | アルトロニック | 原産地: | アメリカ合衆国 |
| 供給の能力: | 150個/年 | タスク: | 調節しなさい |
| 機能: | 自動制御 | 証明: | ISO: 9001, CE |
| 条件: | 新しい | カスタマイズ: | パーソナライズされていない |
| シリンダーのNO: | 112 16 | カスタマイズ: | 利用可能 カスタマイズされた要求 |

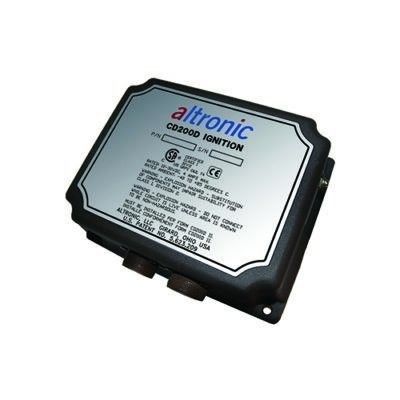

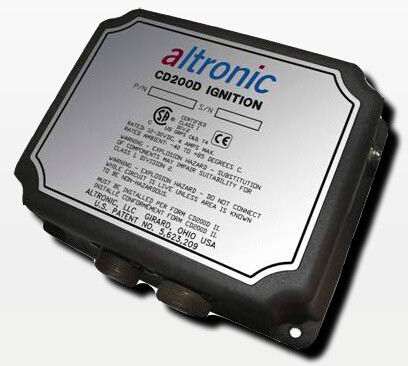

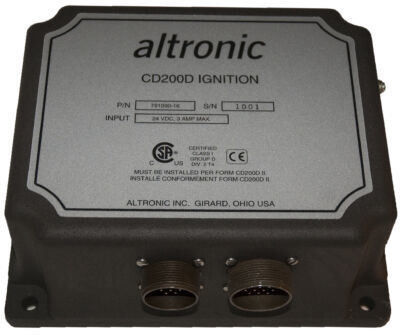

The Altronic CD200D general purpose microprocessor ignition system with high energy capacitor discharge technology for gas reciprocating industrial engines provides maximum engine performance and extends spark plug life by 3-5 times over induction ignition systems8,12または16シリンダーの静止型工業用ガスエンジンに適した90シリーズの点火システムは,標準 (シールドなし) とシールド (爆発防止) のバージョンで提供されています.電源電圧は12から24ボルト DC点火システムは動く部品がないため,定期的な保守を必要としません.
アルトロニックCD200D点火システムとCD200の主な違いは,このシステムは磁気センサーとホールセンサーの両方で動作することです.CD200Dイグニッションユニットは,磁気ピックアップ信号を処理するためにマイクロプロセッサ技術を使用し,それは鋼ディスクまたはフライホイルの穴や歯を通過するハールセンサーを使用する場合,ディスクに搭載されたディスクまたはトリガー磁石が必要です.これは,カムシャフトの位置とエンジンのサイクルに関連して正確な調整された点火タイミングの形成を保証.
WINDOWSTMベースのユーザープログラムにより,操作者は,火花エネルギー調節を含むCD200Dのすべての機能にアクセスできます.自動点火角度調整 (負荷セルからのRPMまたはアナログ信号の関数として)これらの機能を使用して,操作者は特定の動作条件のために特定の機能を実装することができます.プログラムはまた,点火システムの主要なおよび二次回路の状態に関する診断メッセージを画面に表示操作者は点火装置のLEDを点滅させることで同じ診断を行うことができます.MODBUS-RTU プロトコルを用いたリモートモニタリングとデータ通信もイグニッションシステムの標準機能です.
- 8,12および16シリンダーエンジンの,シールドとシールドなしのバージョンの,汎用マイクロプロセッサ点火システム
- 静止した工業用ガスピストンエンジンの安価な点火システム
- 高い火花エネルギーを持つコンデンサター点火システム
- エンジン回転と負荷範囲全体で高い点火タイミング精度
- プログラム可能な設定で,特定のアプリケーションのための適切なパラメータセットを選択します:
引火先の角度は,エンジンの速度に依存する.
発火エネルギーの選択
シリンダーの点火タイミングの個別設定
エンジンの速度は超えると保護停止装置を設置する.
- 動く部品も メンテナンスの必要もありません
- 複雑な内部および外部回路の内蔵診断
- パラメータ設定とモニタリングのためのWindowsTMベースのユーザープログラム
監視とデータ転送のためのModbus RTU
- 保護クラス クラスI,ディビジョン2,グループCとD,T4 すべてのシールド式点火システム部品を使用する場合
- 特許技術 アメリカ特許5号623,209;
- 供給電圧 12 - 24 ボルト DC.
名前 | ネエスクリーニング | エクシリアン 演出 |
CD200Dの点火装置,8出口 | 791090-8 | 791090-8 |
CD200Dの点火装置,12出口 | 791090-12 | 791090-12 |
CD200Dの点火装置,16出口 | 791090-16 | 791090-16 |
入力電源 (*MPU) 入り口は? | "80"から"80"まで "80"から"80"まで | 793104-1 793103-1 |
ジュート出勤 (791090-8) ジュート 退社 (791090-12) ジュート出勤 (791090-16) | 793012-8 (180 ") 793012-12 (180 ") 793012-16 (180 ") | 793015-8 (180"), 793023-8 (90°) |
マグネットセンサー | 791015-1 (3/4 "-16 x 1.9 ") | "691118-1" (5/8"-18 x 1.75") " |
磁気センサーのケーブル | 玄関口に入ってる | 593048 (180°) * |
ハールのダチック | "791050-1" (5/8"-18 x 1.75") | "791050-1" (5/8"-18 x 1.75") |
センサーのケーブル ホール | 玄関口に入ってる | 593052 (180°) * |
イグニッションカート | 501061青い 591010赤い 591040ブラック | 501061-S 画面付き 501061-S エクリーン化** 591010-S エクリーン化** 591007統合 591011A インテグレータ 591011B 統合 591011C インテグレータ |
ジナン・グオフア・グリーン・パワー・エクアピュメント・株式会社 (JNGH)2010年に設立され,JNGHは,190シリーズエンジンの販売およびアフターセールスの完全なシステムを形成しました ((jichaiブランド:6L190,8V190,12V190.16V190)
主な活動
初期段階:ディーゼル発電機,天然ガス発電機,石炭ガス発電機,バイオガス発電機を含むエンジン発電所の協議,指定,供給,組み立て
中間段階:ジナンのディーゼルエンジン (ジチャイ/チドンブランド) のスペアパーツの供給.JNGHには2つの倉庫があります.そしてもう一つは新疆省です西欧市場を供給し,スペアパーツの迅速な配達と品質の保証を可能にします.
JNGHは,エンジンの改修および保守サービスも提供しています.経験豊富なエンジニアと専門的なスキルのおかげで,問題は簡単に解決できます. 中国,ガーナ,カザフスタン,ベトナムとミャンマーは JNGH の経験から恩恵を受ける唯一の国ではありません.
後期: 改修・保守サービス提供
JNGHは,エネルギープロジェクト,統合OEMおよびスペアパーツ供給,エンジン改修およびメンテナンスサービス,発電所の投資のためのコンサルティングおよび設計サービスを提供しています.JCHNはまた,完全な燃料ガス利用システムのための統合EPCソリューションとターンキープロジェクトを提供することができます2010年に設立され,190シリーズのエンジン (6L190, 8V190, 12V190, 16V190) に特化したハイテク企業です.
| はい | 記述 | QTY |
| 1 | O シールリング 118*2.65 部品番号 GB34521. of JICHAI GAS ENGINE H16V190ZLT2-2/(1200GF9-T) 2009年12月23日 オー118*2 について65 | 200 |
| 2 | スクロール M4*6 部品番号 GB67.JICHAIガスエンジンH16V190ZLT2-2/(1200GF9-T. M4*6 | 50 |
| 3 | ボルトM10*60 部品番号5783.JICHAIガスエンジンH16V190ZLT2-2/(1200GF9-T M10*60 | 50 |
| 4 | O シールリング 56*3.55 部品番号 GB34521. of JICHAI GAS ENGINE H16V190ZLT2-2/(1200GF9-T) 2009年12月23日 オー56*355 | 200 |
| 5 | シール・リング 85X355:JICHAI GAS ENGINE H16V190ZLT2-2/(1200GF9-Tの部分番号GB3452.1 2009年12月23日 オー85×3 試した55 | 200 |
| 6 | ボルトM12*35 部品番号5783.JICHAIガスエンジンH16V190ZLT2-2/(1200GF9-T M12*35 | 100 |
| 7 | ボルト M10*95-8.8 部品番号 GB899.JICHAIガスエンジンH16V190ZLT2-2/(1200GF9-Tの M10*95-88 | 50 |
| 8 | O シールリング 100*3.55 部品番号 34521. of JICHAI GAS ENGINE H16V190ZLT2-2/(1200GF9-T) 2009年12月23日 オー100*355 | 400 |
| 9 | コネクティング・ハッシュ パーツ60101,09. of JICHAI GAS ENGINE H16V190ZLT2-2/(1200GF9-T) 2009年12月23日 | 100 |
| 10 | バルブガイド:部品601号03.10.03A JICHAIガスエンジンH16V190ZLT2-2/(1200GF9-T). | 200 |
| 11 | ロッカー・ブリッジ: 部分番号601.03.30.01. of JICHAI GAS ENGINE H16V190ZLT2-2/(1200GF9-T). 2009-12-230 M12*1,GB/T6171を含む601.03.30.02;601.03.30.01;601.03.30.04;60103.30.04) | 16 |
| 12 | スクロールキャップを調整する部分:No.601.03.30.02. of JICHAI GAS ENGINE H16V190ZLT2-2/(1200GF9-T) 2009年12月23日 | 100 |
| 13 | ボルト M10*35: ジハイガスエンジンH16V190ZLT2-2/(1200GF9-Tの部品番号 GB5783. M10*35 | 50 |
| 14 | ナッツM14*1 吉海ガスエンジンH16V190ZLT2-2/(1200GF9-Tの部分番号GB6173. M14*1 | 100 |
| 15 | ナッツM12 部品番号 GB6170.JICHAIガスエンジンH16V190ZLT2-2/(1200GF9-Tの M12 | 100 |
| 16 | 洗濯機の部品601号03.21. of JICHAI GAS ENGINE H16V190ZLT2-2/(1200GF9-T) 2009年12月23日 | 200 |
| 17 | シール・リング:パートNo.601.03.23 ジハイガスエンジンH16V190ZLT2-2/(1200GF9-T) オー | 500 |
| 18 | パーツナンバー601.03.12 JICHAIガスエンジンH16V190ZLT2-2/(1200GF9-T) 2009-12-230 | 200 |
| 19 | パーツ番号601.03.24 ジハイガスエンジンH16V190ZLT2-2/(1200GF9-T) | 100 |
| 20 | ナッツ部品番号Z12V09.45A.JICHAIガスエンジンH16V190ZLT2-2/(1200GF9-T) | 200 |
| 21 | Oリング 37.5*3.55 部品番号:GB3452.1 JICHAIガスエンジンH16V190ZLT2-2/(1200GF9-T) オー37.5*355 | 200 |
| 22 | シネタリング ロッド ボディとキャップ: 部分60105.10-GJ of 190SERIES ディーゼルエンジンH16V190ZLT2-2. 0 | 18 |
| 23 | ローラータペットの底部部品:部品番号: 601.06.30 JICHAIガスエンジンH16V190ZLT2-2/(1200GF9-T) | 10 |
| 24 | ピストンピン 部品番号601.05.06 JICHAIガスエンジンH16V190ZLT2-2/(1200GF9-T) | 20 |
| 25 | ピストン部品3412T05.10 ジハイガスエンジンH16V190ZLT2-2/(1200GF9-T) | 20 |
| 26 | 後ろのクランシャフト,左:部品番号: 6016CT06.20.02JICHAIガスエンジンH16V190ZLT2-2/(1200GF9-T) | 2 |
| 27 | 後ろのクランシャフト,左:部品番号: 6016CT06.10.02JICHAIガスエンジンH16V190ZLT2-2/(1200GF9-T) | 2 |
| 28 | カムシャフトシェル:パート番号601.01.34. of JICHAI GAS ENGINE H16V190ZLT2-2/(1200GF9-T) 2009年12月23日 | 36 |
| 29 | 押す棒の部品組:部品番号: 601.06.40A. ジハイガスエンジンH16V190ZLT2-2/(1200GF9-T. 2009-12-232 | 160 |
| 30 | ナッツ M16 部品番号: JICHAI ガスエンジン H16V190ZLT2-2/(1200GF9-T の GB6170. 2009-12-232 M16 | 50 |
| 31 | ボルト M16*60 部品番号: JICHAI ガス エンジン H16V190ZLT2-2/(1200GF9-Tの GB5783. 2009-12-232 M16*60 | 50 |
| 32 | 隔熱コーティング部分番号6016H09.80. ジハイガスエンジンH16V190ZLT2-2/ ((1200GF9-T).2009-12-230 | 10 |
| 33 | 隔熱コーティング部分番号6016H09.70. ジハイガスエンジンH16V190ZLT2-2/ ((1200GF9-T).2009-12-230 | 20 |
| 34 | 隔熱コーティング部分番号6016H09.10. ジハイガスエンジンH16V190ZLT2-2/ ((1200GF9-T).2009-12-230 | 20 |
| 35 | 隔熱コーティング部分番号6016CT09.30. ジハイガスエンジンH16V190ZLT2-2/ ((1200GF9-T).2009-12-230 | 12 |
| 36 | 隔熱コーティング部分番号6016CT09.40. ジハイガスエンジンH16V190ZLT2-2/ ((1200GF9-T).2009-12-230 | 12 |
| 37 | 隔熱コーティング部分番号6016H09.100. ジハイガスエンジンH16V190ZLT2-2/ ((1200GF9-T).2009-12-230 | 20 |
| 38 | 隔熱コーティング部分番号6016H09.90. ジハイガスエンジンH16V190ZLT2-2/ ((1200GF9-T).2009-12-230 | 15 |
| 39 | 右曲がった排気管 部品番号6016CT09.02. ジハイガスエンジンH16V190ZLT2-2/ ((1200GF9-T).2009-12-230 | 5 |
| 40 | ボルト部品番号6016.09.02JICHAIガスエンジンH16V190ZLT2-2/(1200GF9-Tの | 50 |
| 41 | NUT:第1部分3012.09.03 ジハイガスエンジンH16V190ZLT2-2/(1200GF9-T) | 50 |
| 42 | 排気管: 部分番号6016.09.06. ジハイガスエンジンH16V190ZLT2-2/ ((1200GF9-T).2009-12-230 | 15 |
| 43 | 排気管: 部分番号6016.09.12. ジハイガスエンジンH16V190ZLT2-2/ ((1200GF9-T).2009-12-230 | 15 |
| 44 | パーツ番号3012.09.06 ジハイガスエンジンH16V190ZLT2-2/(1200GF9-T) | 200 |
| 45 | NUT:第1部分601.09.11 ジハイガスエンジンH16V190ZLT2-2/(1200GF9-T) | 200 |
| 46 | フランゲ球弁 部品番号1512Z14.100. of JICHAI GAS ENGINE H16V190ZLT2-2/(1200GF9-T) 2009年12月23日 | 2 |
| 47 | O シールリング 109*5.3:JICHAIガスエンジンH16V190ZLT2-2/(1200GF9-TのGB3452.1の部分番号. 2009-12-232 オー109*53 | 100 |
| 48 | スクロール17:JICHAIガスエンジンH16V190ZLT2-2/(1200GF9-Tの部品番号Q/JC14012. 17 | 30 |
| 49 | 洗濯機 M22:JICHAIガスエンジンH16V190ZLT2-2/(1200GF9-Tの部分番号Q/JC14033. 2009-12-230 M22 | 50 |
| 50 | スクロールプラグM22*1.5 JICHAIガスエンジンH16V190ZLT2-2/(1200GF9-Tの部分番号Q/JC14007. M22*15 | 30 |
| 51 | ボルトM12*55. 吉海ガスエンジンH16V190ZLT2-2/(1200GF9-Tの部品番号GB5782. 2009-12-230 M12*55 | 50 |
| 52 | ボルト M12*30. 部品番号 GB5783. ジチャイガスエンジン H16V190ZLT2-2/(1200GF9-T. 2009-12-230 M12*30 | 100 |
| 53 | O シールリング 30*3.1 JICHAIガスエンジンH16V190ZLT2-2/(1200GF9-Tの部分番号Q/JC12003. オー30*3です1 | 100 |
| 54 | パーツ番号60120.19 ジハイガスエンジンH16V190ZLT2-2/(1200GF9-T).. 2009-12-230 | 100 |
| 55 | オイルクーラー組件:部品番号6016.21.00 JICHAIガスエンジンH16V190ZLT2-2 | 1 |
| 56 | スパークプラグの密封:部品番号601T90.20.02 ジハイガスエンジンH16V190ZLT2-2/(1200GF9-T) | 150 |
| 57 | スパークプラックの蓋:部品番号3412T90.03. of JICHAI GAS ENGINE H16V190ZLT2-2/(1200GF9-T) 2009年12月23日 | 200 |
| 58 | O シールリング38.7*3.55:パート番号3452.1 JICHAIガスエンジンH16V190ZLT2-2/(1200GF9-T) 2009-12-230 オー38.7*355 | 50 |
| 59 | O シールリング 25*2.65:パート番号3452.1 JICHAIガスエンジンH16V190ZLT2-2/(1200GF9-T) 2009-12-230 オー25*265 | 50 |
| 60 | O リング パーツ601.21.05. JICHAI ガス エンジン H16V190ZLT2-2/(1200GF9-T). 2009-12-230 オー | 100 |
| 61 | オイルパイプの部品組: 部分番号6016.32.50.10. of JICHAI GAS ENGINE H16V190ZLT2-2/(1200GF9-T) 2009年12月23日 | 6 |
| 62 | オイルパイプの部品組: 部分番号6016.32.40.10. of JICHAI GAS ENGINE H16V190ZLT2-2/(1200GF9-T) 2009年12月23日 | 6 |
| 63 | オイルパイプの部品組: 部分番号6016.32.40.20. of JICHAI GAS ENGINE H16V190ZLT2-2/(1200GF9-T) 2009年12月23日 | 12 |
| 64 | ターボチャージャーの組成: 部分番号: 6016CT26.10X (左側) 部分番号: 6016CT.26Y.10X (右側) JI CHAI H16V190ZLT2-2号の | 1 |
| 65 | カムシャフトシェルを解体するための特別なツール | 1 |
| 66 | 内部冷却装置の水面カバーガスケット 部品番号6016CT27.00 6016CT27.00 | 30 |
| 67 | インタークーラーアセンブリの水面カバーガスタ 部品No.6016CT27.00 6016CT27.00 | 30 |
| 68 | 部品番号6016CT90.50 ジハイガスエンジンH16V190ZLT2-2/ ((1200GF9-T) 2009-12-230, | 6 |
| 69 | スリーブ:JICHAI GAS ENGINE H16V190ZLT2-2/(1200GF9-T) のパーツ番号6016CT.13K.17 . | 6 |
| 70 | ガス制御バルブ: 吉井ガスエンジンH16V190ZLT2-2/(1200GF9-Tの部品番号1512Z.13K.02 | 1 |
| 71 | スラブII: JICHAI GAS ENGINE H16V190ZLT2-2/(1200GF9-T) の部分番号1512T1.13K.08 2009-12-230, | 12 |
| 72 | デジタル制御バルブ:JICHAIガスエンジンH16V190ZLT2-2/(1200GF9-Tの部品番号3412T.13K.03 | 1 |
| 73 | LUB.PRESSURE INSTRUMENT: 6016CT2用のパーツ番号25PG-150 ((1/8-27NPTM)32.90 JICHAIガスエンジンH16V190ZLT2-2/ ((1200GF9-T) 2009-12-230, 2.5mのライン, | 6 |
| 74 | 速度計とセンサー: 6016CT2用の部分番号 ATHS-30-1232.90 JICHAIガスエンジンH16V190ZLT2-2/ ((1200GF9-T) 2009-12-230, 2.5mのライン, | 6 |
| 75 | EXH.TEMP.THERMOCOUPLE: 6016CT2用の部分番号MGR-132.90 ジハイガスエンジンH16V190ZLT2-2/ ((1200GF9-T) 2009-12-230,M24X1.5 ((5.5mのライン), | 18 |
| 76 | 圧力トランスミッター 1MPA: 部品番号 MBS1900 6016CT2 の 1Mpa32.90 JICHAIガスエンジンH16V190ZLT2-2/ ((1200GF9-T) 2009-12-230,M10X1 ((2.5mのライン), | 10 |
| ガスセットの主要仕様 | |||||||
| 発電機モデル | エンジンのモデル | 定数電源 (KW/KVA) | 定位電圧 (V) | 定数周波数 (HZ) | 総寸法 L*B*H(mm) | 純重量 (kg) | 燃料 |
| 400GF-MK1 | 12V190ZLM-2 | 400/500 | 400/230 | 50 | 5120*2040*2678 | 12000 | 石炭ガス |
| 500GF-TK | G12V190ZLT-2 | 500/625 | 400/230 | 50 | 5120*2040*2678 | 12000 | 天然ガス |
| 500GF-MK1 | 12V190ZLM | 500/625 | 400/230 | 50 | 5120*2040*2678 | 12000 | 石炭ガス |
| 500GF-MK2 | 12V190ZLM-2 | 500/625 | 400/230 | 50 | 5120*2040*2678 | 12000 | 石炭ガス |
| 500GF-LK | G12V190ZL-2 | 500/625 | 400/230 | 50 | 5120*2040*2678 | 12000 | 精製ガス |
| 700GF-TK | G12V190ZLT | 700/875 年 | 400/230 | 50 | 5120*2040*2678 | 12000 | 天然ガス |
| ガソリンエンジンの主要仕様 | |||||||
| モデル | 定数電源 (KW) | 定数速度 (r/min) | 圧縮比 | シリンダーの番号と配置 | 総寸法 L*B*H(mm) | 純重量 (kg) | 燃料 |
| 12V190ZLM-2 | 450 | 1000 | 10:01 | 12,60ほら | 2785*1628*2437 | 5300 | 石炭ガス |
| G12V190ZLL-2 | 550 | 1000 | 10:01 | 12,60ほら | 2785*1628*2437 | 5300 | 精製ガス |
| 12V190ZLM | 550 | 1500 | 10:01 | 12,60ほら | 2785*1628*2437 | 5300 | 石炭ガス |
| G12V190ZLT-2 | 600 | 1000 | 10:01 | 12,60ほら | 2785*1628*2437 | 5300 | 天然ガス |
| 12V190ZLZ | 700 | 1500 | 10:01 | 12,60ほら | 2785*1628*2437 | 5300 | バイオガス |
| G12V190ZLT | 800 | 1500 | 10:01 | 12,60ほら | 2785*1628*2437 | 5300 | 天然ガス |
| 12V190ZLT | 800 | 1500 | 10:01 | 12,60ほら | 2670*1588*2538 | 5300 | 天然ガス |
